多极磁环的4种常见波形图片及特征

   在多极磁环的磁性能检测中，磁路测试波形是评估充磁质量、磁场分布均匀性以及应用匹配性的核心指标。目前常见、具代表性的磁路测试波形主要有4种，分别是正弦波、梯形波、方波和马鞍波，下面是关于它们的特征和波形图介绍。

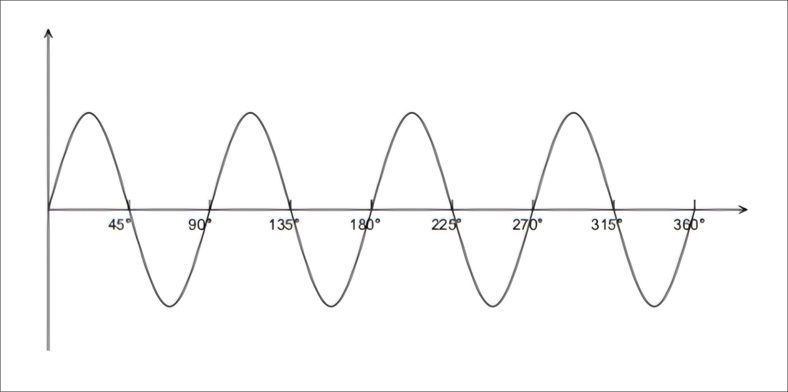

   第一种，正弦波波形

   特征：呈现连续、平滑的周期变化，磁密从正峰值到负峰值过渡自然，没有明显拐点或突变，相邻磁极之间的磁场分布均匀，对称性好。

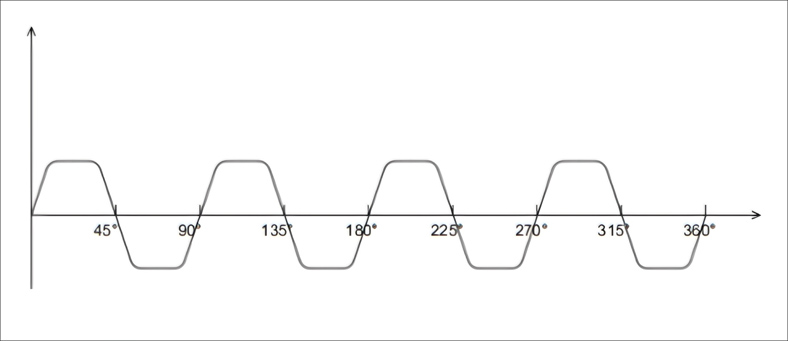

   第二种，梯形波波形

   特征：梯形波在峰值区域较为平坦，上升沿和下降沿相对陡峭，磁密在极中心区域保持较稳定的高值。

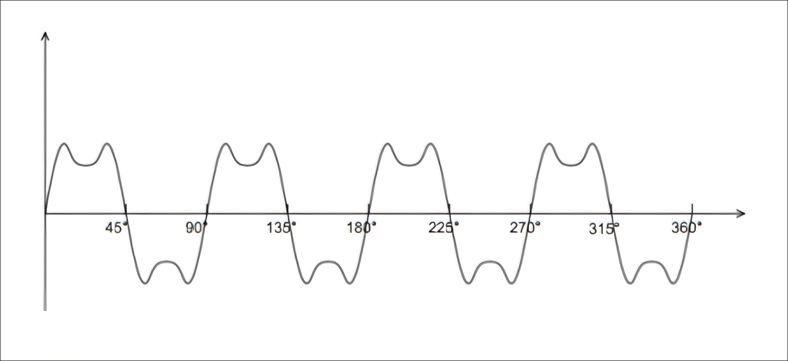

   第三种、马鞍波波形

   特征：马鞍波在正负峰值区域出现轻微下凹或双峰现象，整体形状类似“马鞍”，极中心磁密略低，两侧偏高。

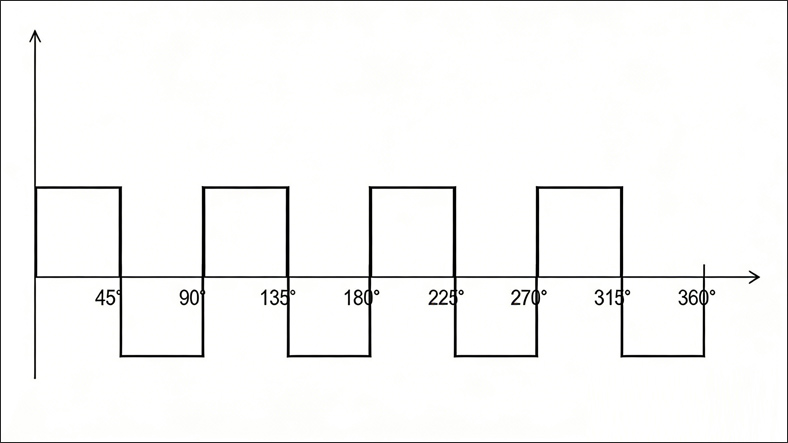

   第四种、方波波形

   特征：磁密在相邻磁极之间呈现近似“开关式”变化，从正峰值到负峰值的转换非常迅速，上升沿和下降沿陡直，几乎没有过渡区，在磁极中心区域，磁密接近恒定并快速达到饱和值，磁极边界清晰、极性分界明确。

   以上就是文章的全部内容，有贵公司有需要多极磁环现成样品，图纸报价，欢迎联系网站在线客服。
